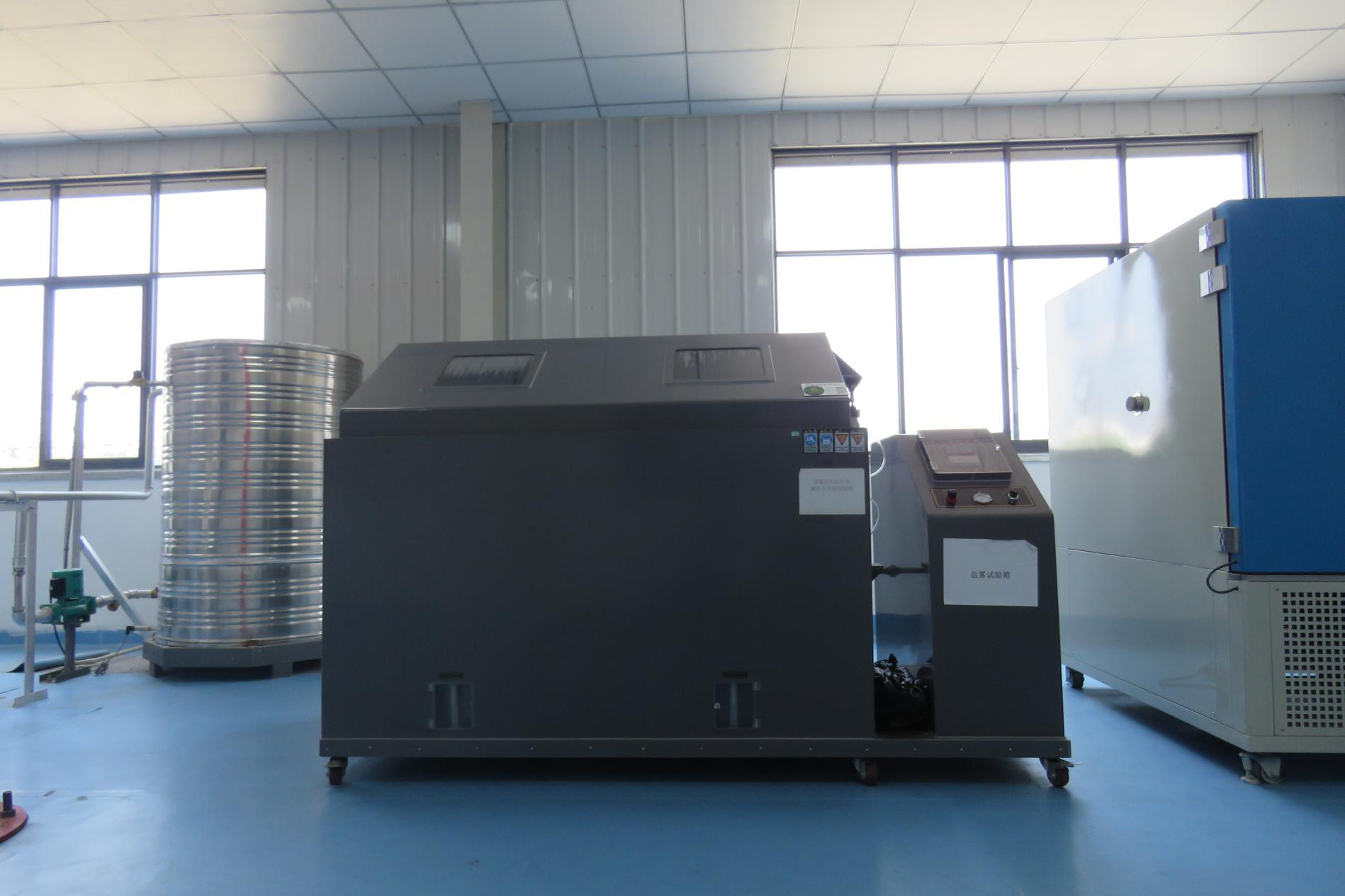

盐雾实验
二、设备参数
工作室尺寸 |
1000×1600×800mm(深×宽×高) |
温度范围 |
室温+5℃~55℃ |
温度均匀度 |
≤±2℃ |
温度波动度 |
≤±0.5℃ |
湿度范围 |
85%~98%R·H |
盐雾沉降量 |
1~2ml/80c㎡·h |
空气饱和桶温度范围 |
RT+10℃ ~ 70℃ |
气压压力 |
2.00±0.01 kgf/cm² |
喷雾方式 |
连续/周期可调 |

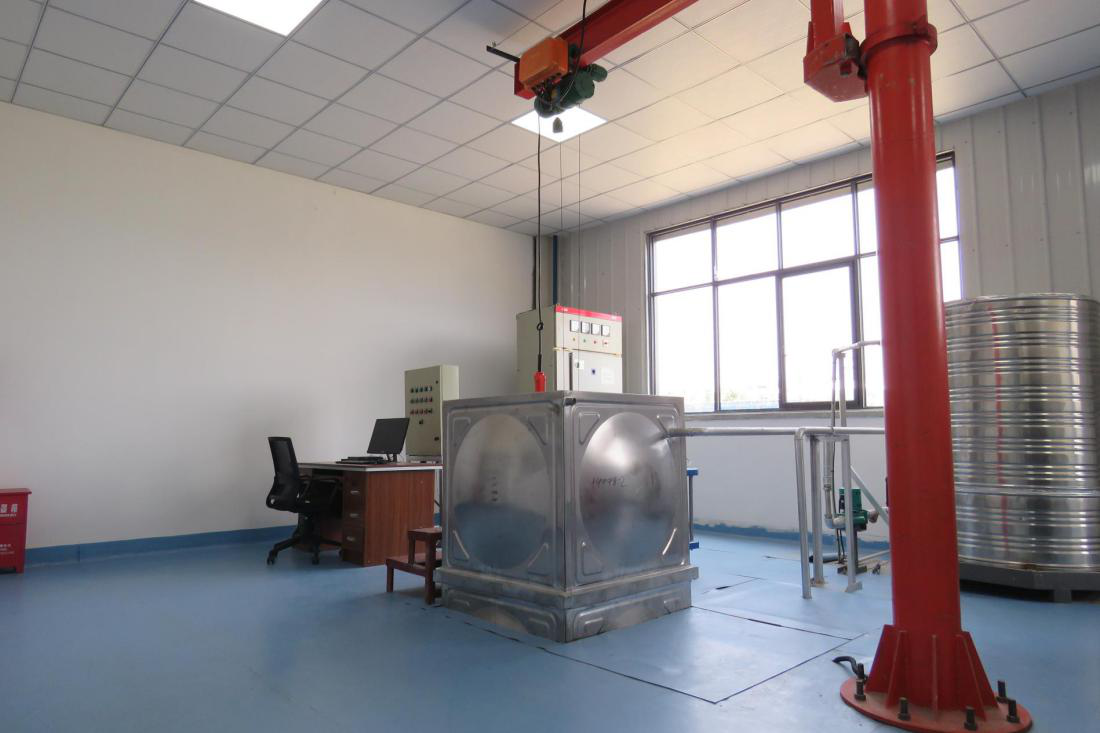

防水试验
一、实验内容
●防水实验(喷淋实验、浸水实验、水下运行)
工作室尺寸 |
1×1×2m(长×宽×深) |
防水实验 喷淋实验 浸水实验 水下运行 |
储水箱容积 |
1.5 m³ |
|
温度范围 |
室温~60℃ |
|
喷头个数 |
8个 |
|
摄像头个数 |
4个 |

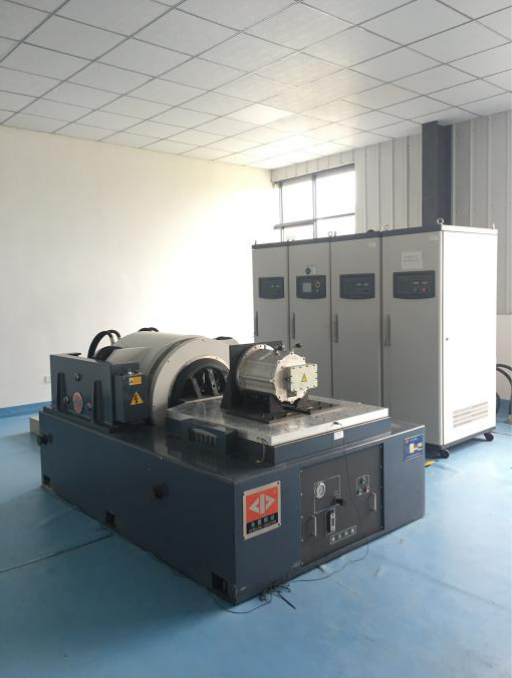

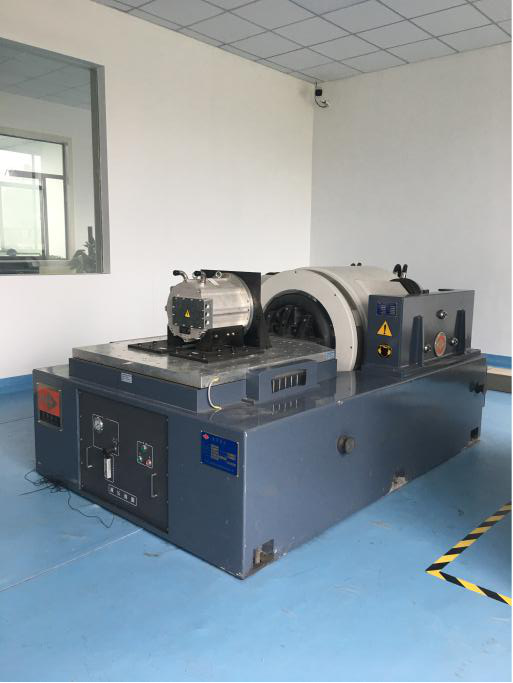

电磁式振动实验台
一、实验内容
●正弦振动
●随机振动
●典型冲击
●谐振搜索与驻留
二、设备参数
额定正弦激振力(kN) |
80 |
额定随机激振力(kN) |
80 |
冲击激振力(kN peak) |
300 |
频率范围(Hz) |
5~2500 |
额定速度(m/s) |
2.0 |
额定加速度(m/s2) |
1000 |
额定位移p-p(mm) |
51 |
最大负载(kg) |
800 |
杂散磁场(mT) |
< 1 |
运动部件等效质量(kg) |
60 |
工作台面直径(mm) |
Ф445 |

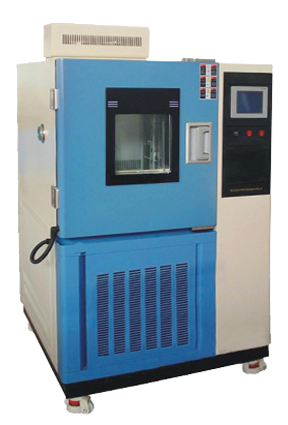

高低温交变湿热试验
一、实验内容
●低温贮存
●高温贮存
●高温工作
●湿热
二、设备参数
工作室尺寸 |
1000×1000×1000mm(深×宽×高) |
温度范围 |
-40~150℃,交变 |
升降温时间 |
升温速率:2~3℃/min(空载); |
|
降温速率:0.7~1.2℃/min(空载); |
温度偏差 |
≤±2℃ (空载、恒定状态时) |
温度均匀度 |
≤±2℃ (空载、恒定状态时) |
温度波动度 |
≤±0.5℃ (空载、恒定状态时) |
湿度范围 |
20%~98%R·H |
湿度均匀度 |
±2% R.H (≥75%R.H),±3% R.H (<75%R.H)(空载) |
湿度波动度 |
≤±3% RH(空载) |

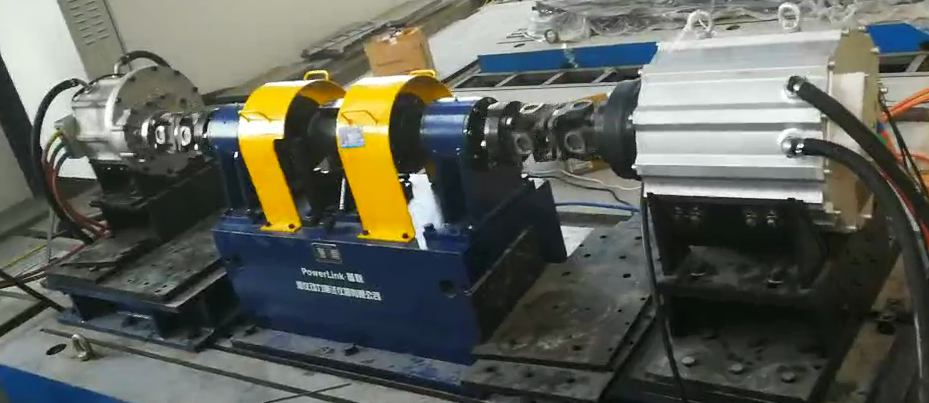

对托台架系统
一、实验内容
●耐久实验
●连续电动工作特性试验
●连续馈电工作特性试验
●变负荷试验
二、设备参数
台架参数 |
台架Ⅰ |
台架Ⅱ |
台架Ⅲ |
额定扭矩 |
1000 N.m |
2000 N.m |
3000 N.m |
测量精度 |
±0.2%FS |
±0.2%FS |
±0.2%FS |
额定转速 |
10000r/min |
8000r/min |
5000r/min |
超载能力 |
120% |
120% |
120% |
破坏载荷 |
200% |
200% |
200% |

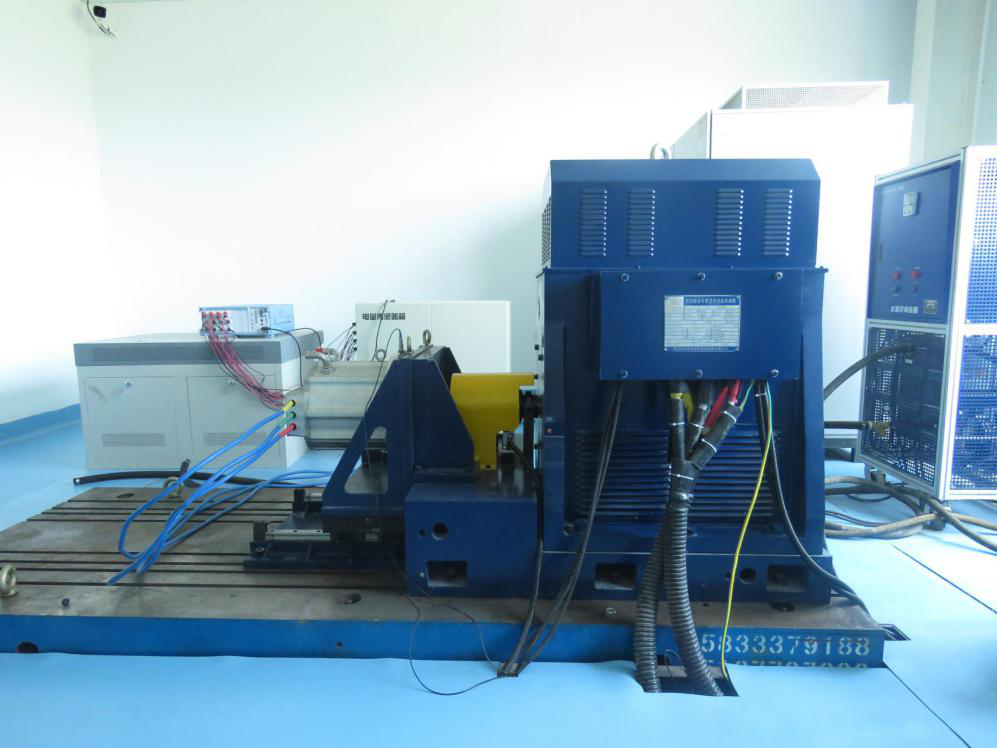

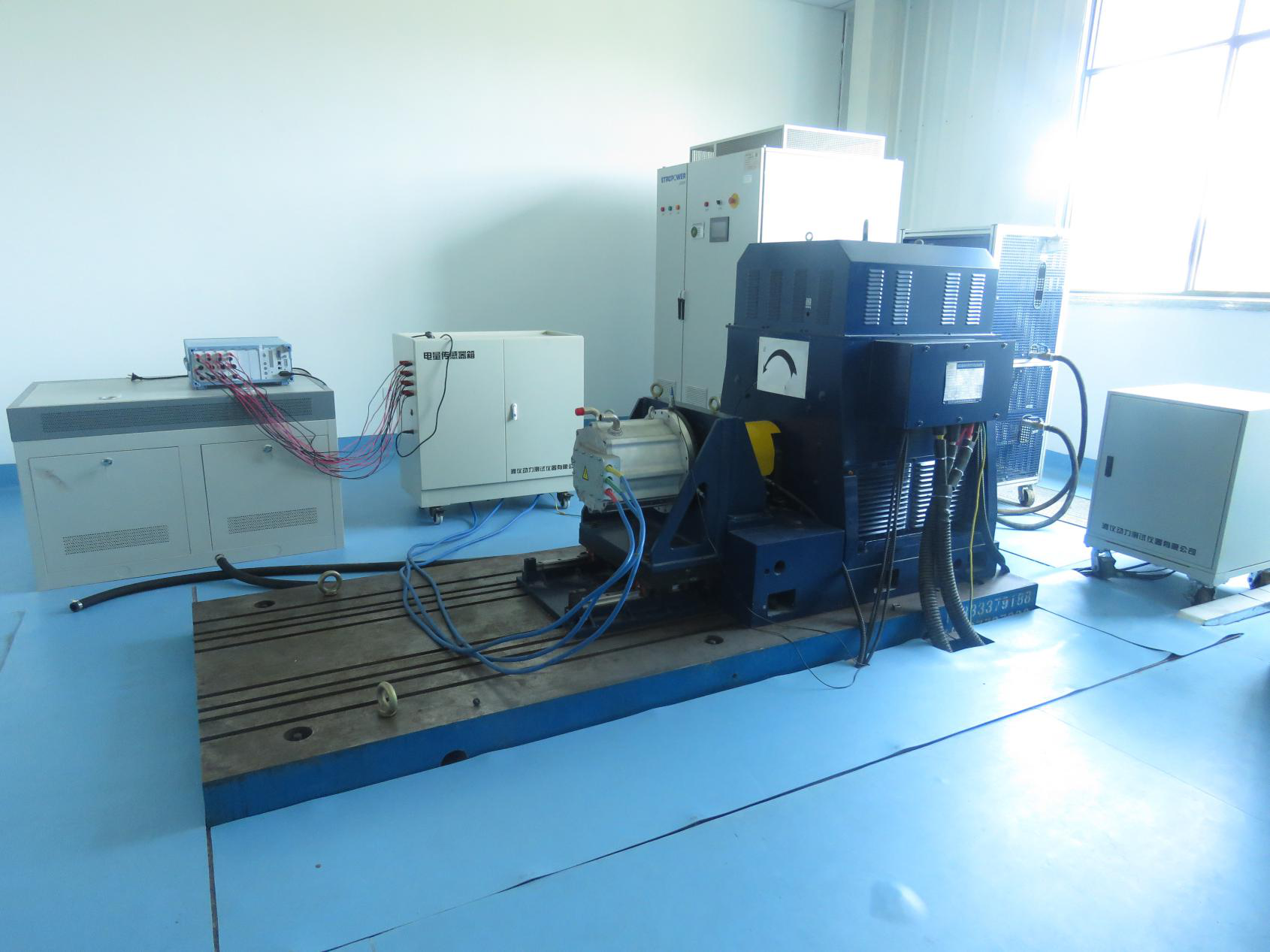

电动机测试系统
一、测试内容
●堵转转矩和堵转电流测试
●电动超速试验
●电动最高工作转速测试
●温升试验
●电机堵转试验
●连续电动工作特性试验
●连续馈电工作特性试验
●电压波动试验
●电机转速、功率、转矩、效率特性
●电机及控制器过载保护功能
●变负荷试验
●全速全负荷试验
●自定义道路工况模拟试验
●其他用户自定义试验
二、设备参数
额定功率 |
250kW |
额定转速 |
3500rpm |
额定扭矩 |
700Nm |
恒功率转速范围 |
3500-7000rpm |
最高转速 |
12000rpm(功率130kW) |
过载系数 |
1.2 |
三、试验控制指标
(1)测功机速量及控制
转速测控范围:0~12000r/min
转速控制精度:≤±2r/min(4000r/min以上),≤±1r/min(4000r/min以下)
转速测量精度:±1r/min
测功机最低稳定转速≤10r/min,在稳定转速下可以提供额定扭矩
转速测量值刷新频率:21kHz
转速测量传感器类型:编码器(2相位或3相
位)或者传感器的转速通道(1024齿)
2)测功机扭矩测量及控制
扭矩控制精度:≤±0.2%FS
扭矩测量精度:≤±0.05%FS
扭矩测量值刷新频率:≥1kHz

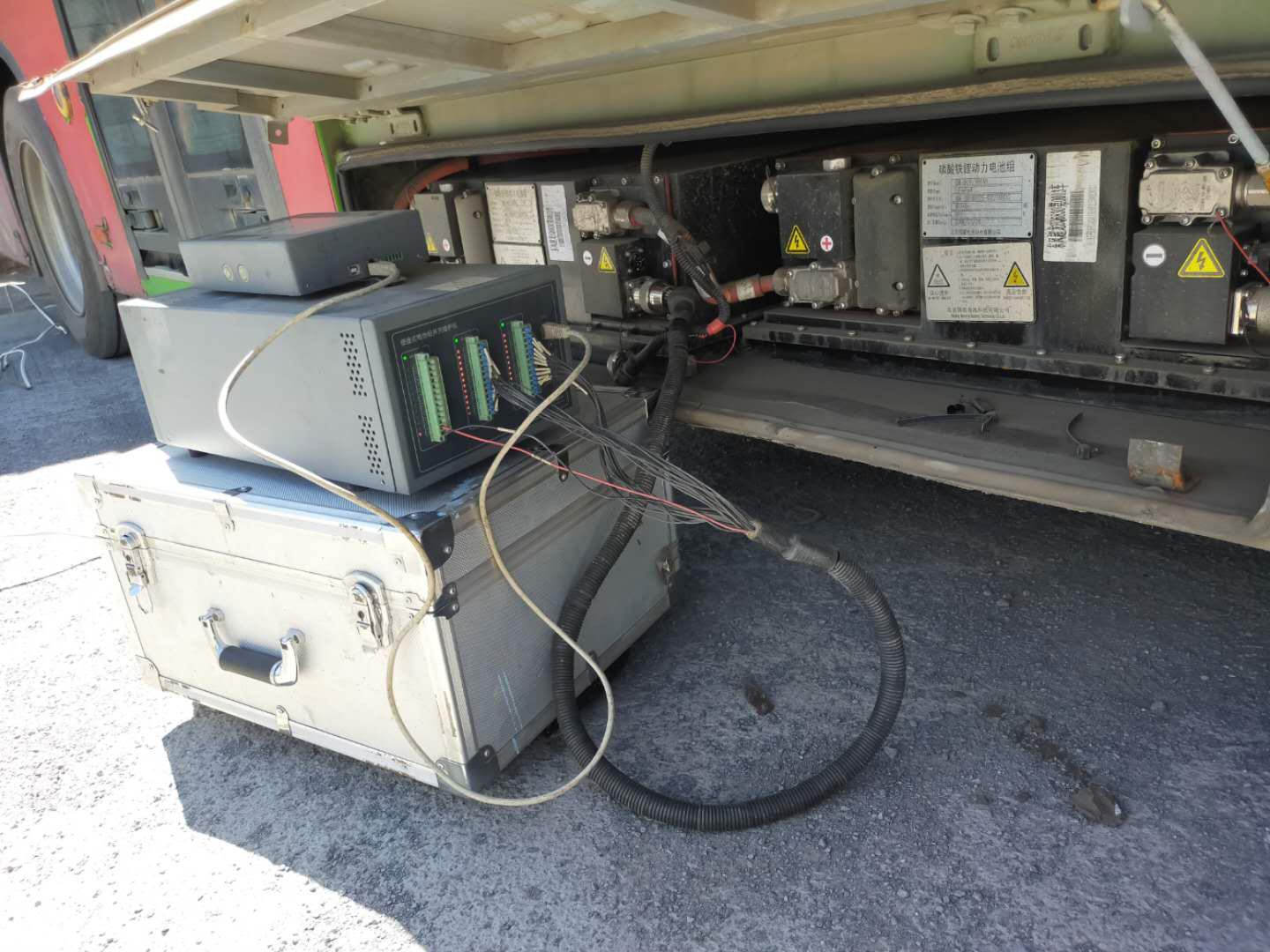

动力电池测试
一、实验内容
●动力电池故障检测
●动力电池均衡
●动力电池充放电测试

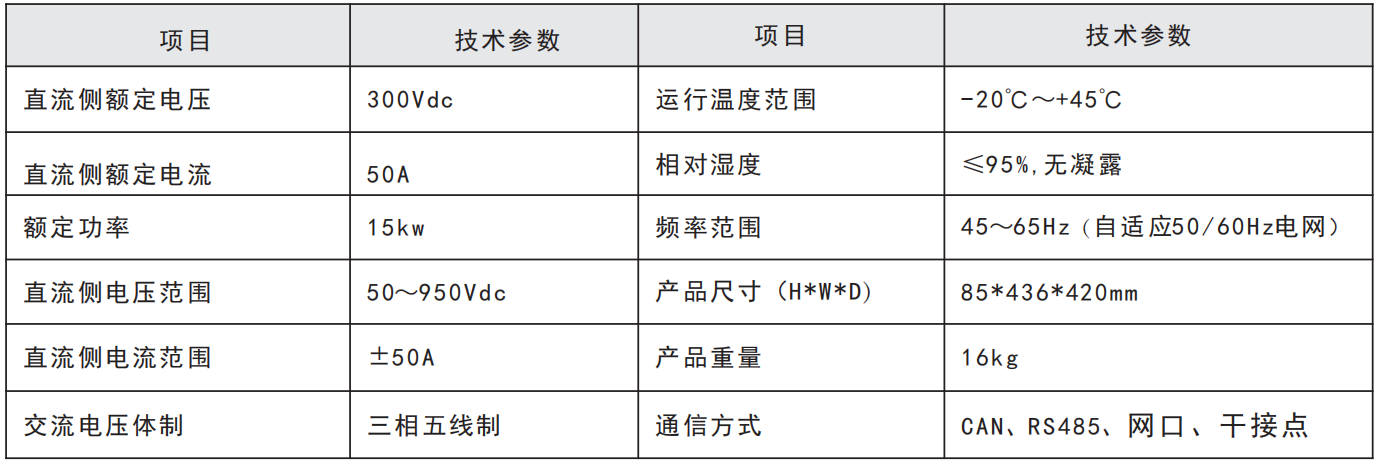

二、设备参数
